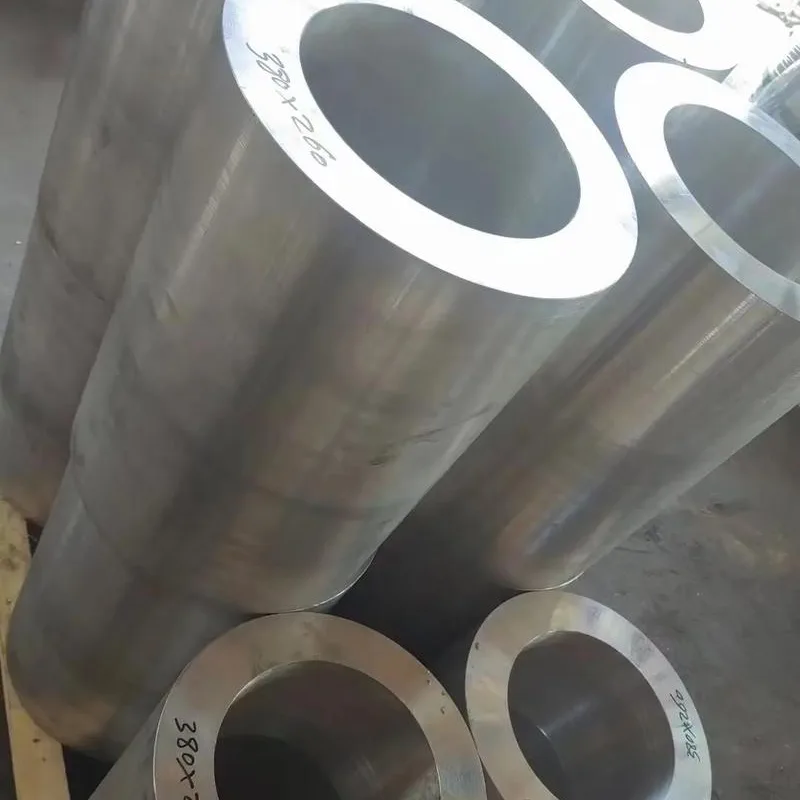

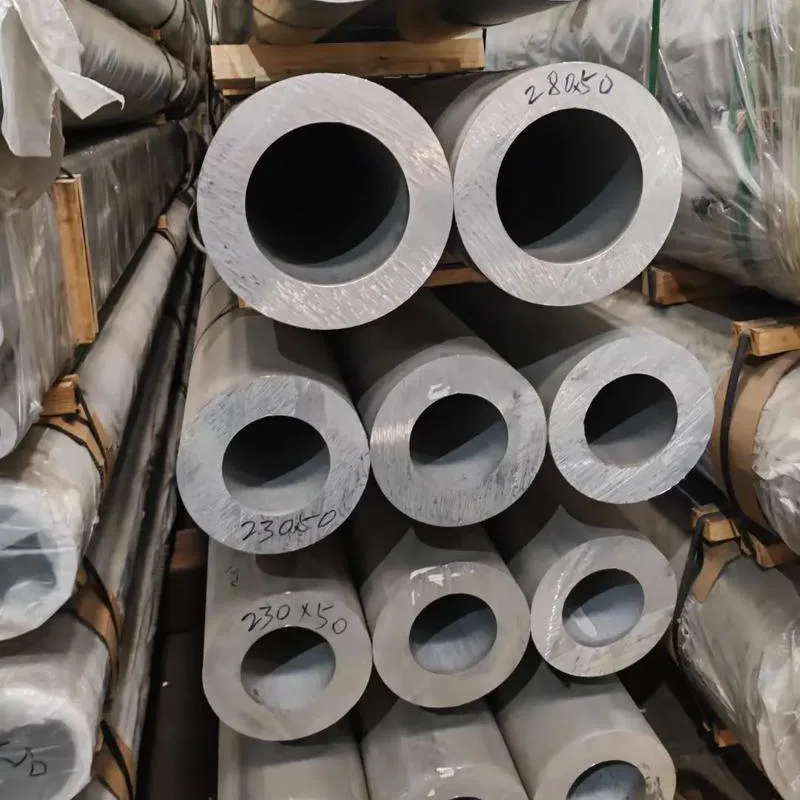

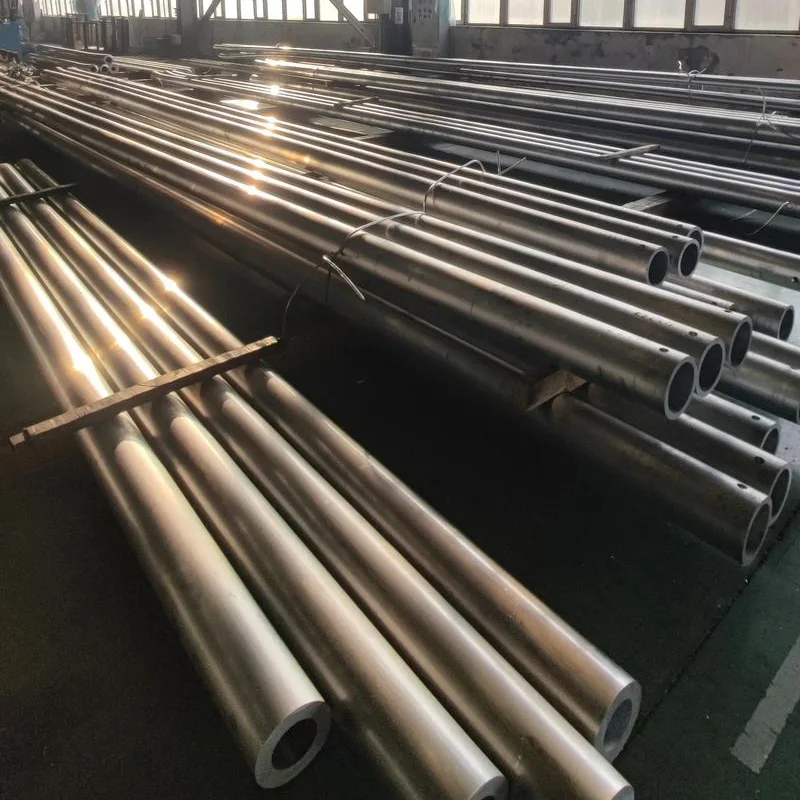

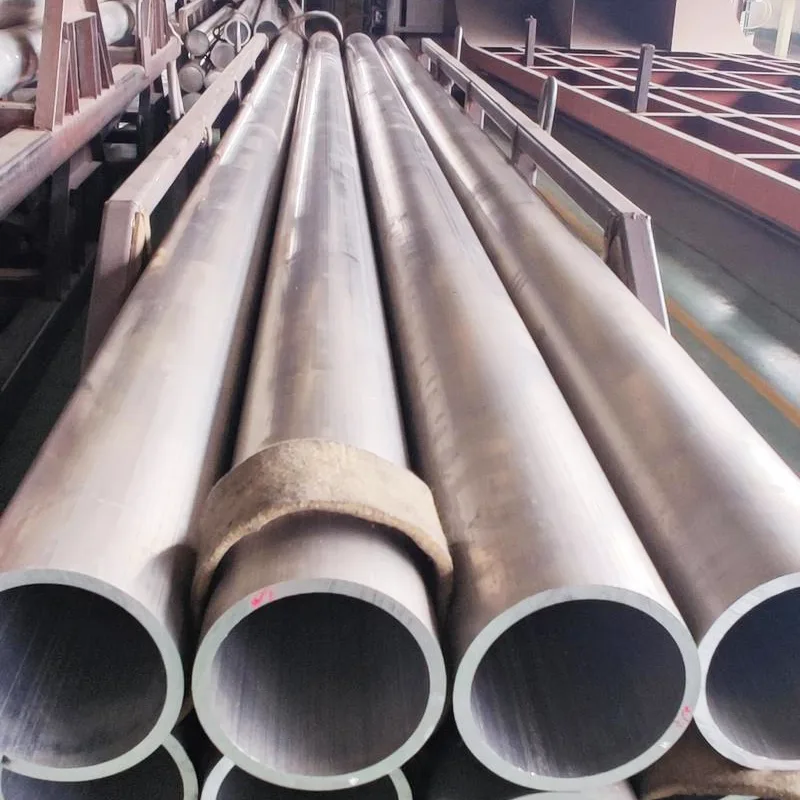

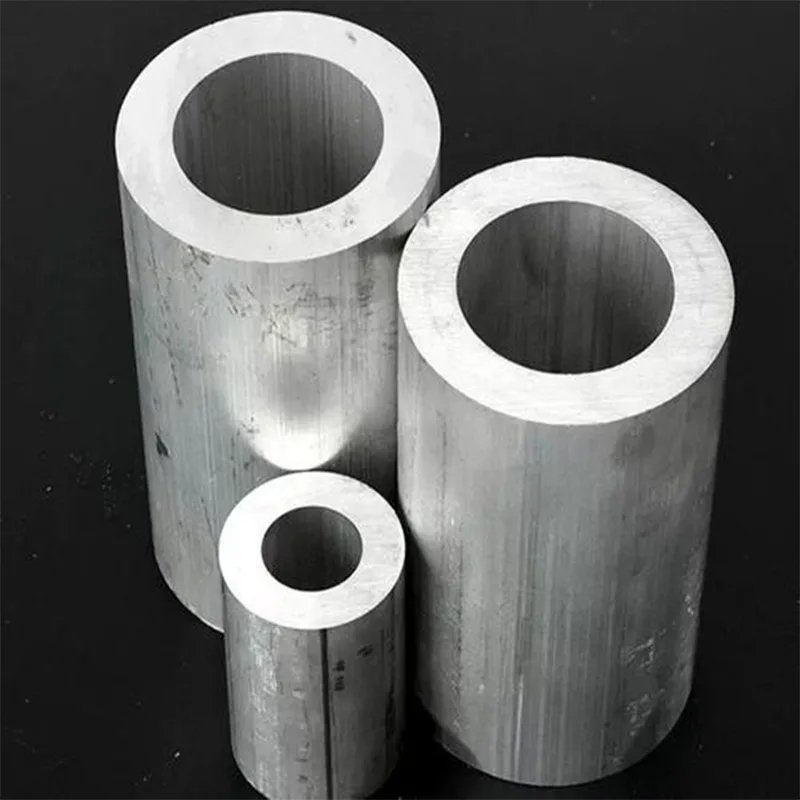

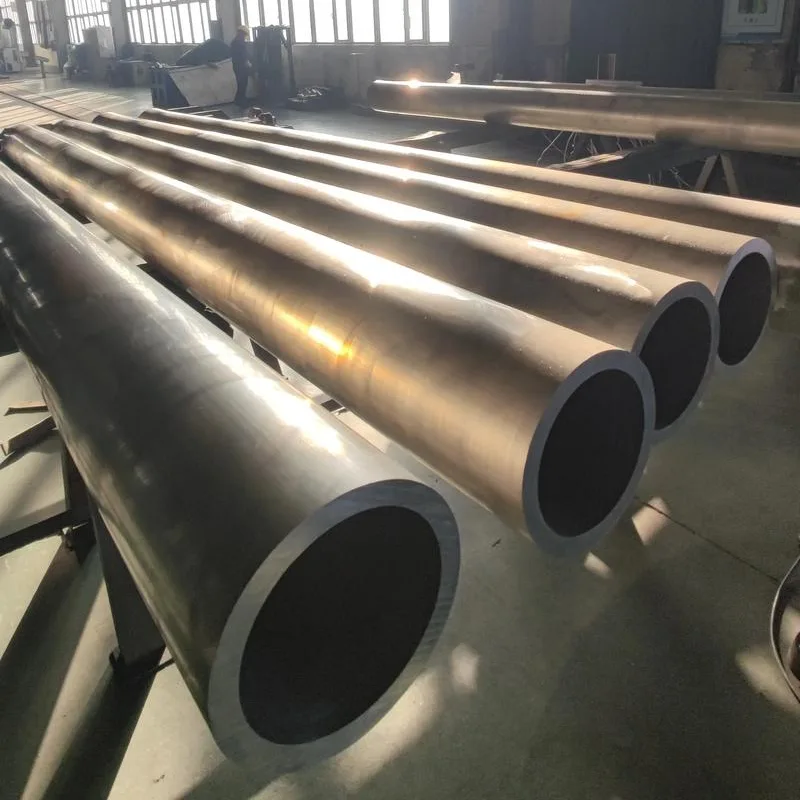

Tabung Aluminium 5052

Mengenai pemilihan tabung aluminium 5052 dalam status O, H32, dan H112, perbedaan intinya terletak pada keseimbangan antara plastisitas dan kekuatan, beradaptasi dengan skenario pemrosesan yang berbeda.

Keadaan O adalah keadaan lunak yang dianil sepenuhnya dengan tingkat perpanjangan melebihi 25%. Tegangan sisa internal dihilangkan sepenuhnya, sehingga menghasilkan plastisitas optimal. Sangat cocok untuk kumparan berradius kecil, pembengkokan multidimensi yang kompleks, dan proses deformasi besar seperti perluasan tangki minyak dan flanging. Jika diproses dengan benar, bahan ini tidak mudah retak dan kusut, menjadikannya pilihan pertama untuk komponen kompleks yang tahan korosi. Namun, kekuatannya relatif rendah, sehingga membatasi kapasitas menahan bebannya setelah dibentuk.

H32 adalah 1/4 keadaan mengeras, dikerjakan dingin dan distabilkan, dengan kekuatan tarik sekitar 230-280 MPa. Ini menyeimbangkan kekuatan dan keuletan, mendukung tikungan 90° konvensional dan stamping ringan, sekaligus menawarkan ketahanan deformasi yang lebih kuat dibandingkan kondisi-O. Ini juga menunjukkan springback yang rendah setelah dibentuk, membuat akurasi dimensi mudah dikendalikan. Sangat cocok untuk aplikasi seperti penutup peralatan dan penyangga pipa yang menyeimbangkan sifat mampu bentuk dan menahan beban ringan.

H112 adalah keadaan ekstrusi panas, mempertahankan keadaan alami setelah ekstrusi. Tidak memerlukan perlakuan panas tambahan, sehingga biayanya lebih rendah. Meskipun kekuatannya sedikit lebih tinggi dibandingkan keadaan O, keuletannya umumnya lebih rendah. Ini hanya cocok untuk pipa anti-korosi konvensional dan rangka statis yang memerlukan pemotongan langsung dan tidak melibatkan deformasi rumit, sehingga menawarkan efektivitas biaya yang sangat baik.

Mengenai anodisasi, pipa aluminium 5052 dapat mengalami anodisasi biasa dan keras. Film yang dihasilkan secara efektif meningkatkan ketahanan terhadap korosi dan kekerasan permukaan, memenuhi persyaratan anti-korosi industri, tetapi sifat dekoratifnya lebih lemah dari 6063. Karena paduan aluminium 5052 memiliki kandungan magnesium yang tinggi, magnesium dapat mempengaruhi kristalisasi film oksida selama oksidasi, menghasilkan hasil akhir matte, warna dasar putih keabu-abuan, dan keseragaman serta kecerahan pewarnaan yang tidak memadai, sehingga sulit untuk mencapai efek warna yang sangat mengkilap dan saturasi tinggi. Paduan 6063 memiliki komposisi yang lebih murni, lapisan oksida yang lebih padat dan cerah, pewarnaan yang lebih seragam dan stabil, serta keunggulan dekoratif yang signifikan. Untuk perlindungan korosi, 5052 sudah cukup memadai; untuk tujuan estetika, 6063 adalah pilihan yang lebih disukai.

Apakah pipa aluminium 5052 dapat diandalkan untuk tangki bahan bakar dan selang hidrolik?

Tentu saja, ini adalah skenario aplikasi inti. 5052 tahan terhadap korosi bensin, solar, dan oli hidrolik, tanpa risiko korosi intergranular. Setelah pengelasan, lapisan las memiliki penyegelan yang baik dan anti bocor. Dikombinasikan dengan proses ekspansi dan flanging, sambungan bebas kebocoran dapat dicapai. Ini adalah bahan utama untuk tangki bahan bakar kendaraan, pipa minyak laut, dan pipa pendingin cairan penyimpanan energi, dan tidak akan bocor karena korosi oli selama penggunaan jangka panjang.
